蓝牙板DIY+自制迷你音响

之前在酷安看到一位老哥在搞这个蓝牙板,感觉很有意思,于是我也买了一块来玩。 我也给它加了电池和 type-c 充电模块,不过我买的电池是 1000 毫安的。

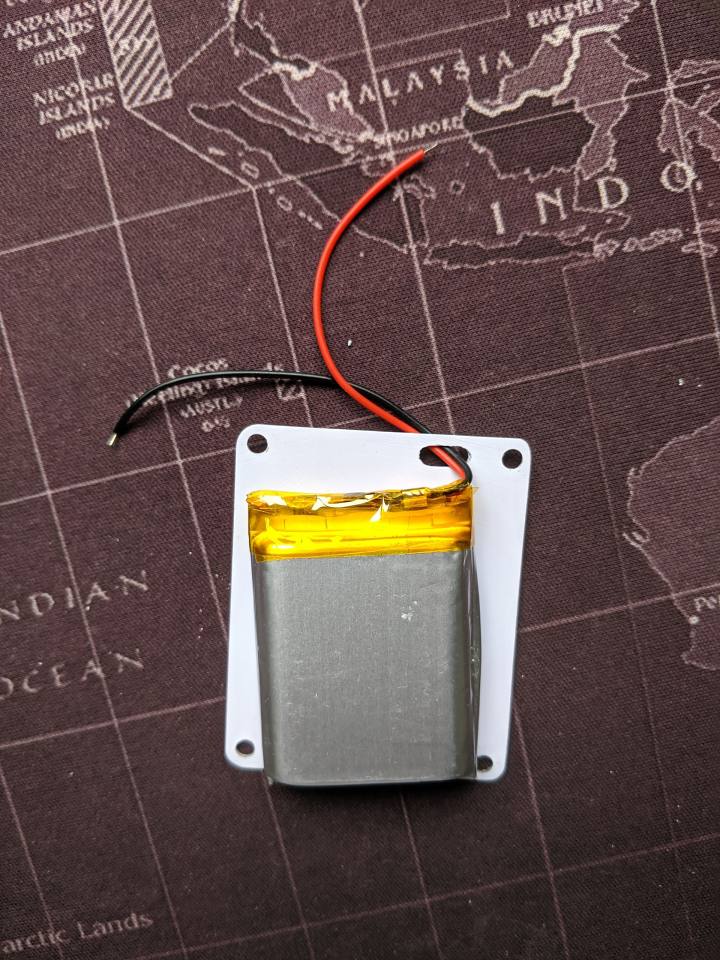

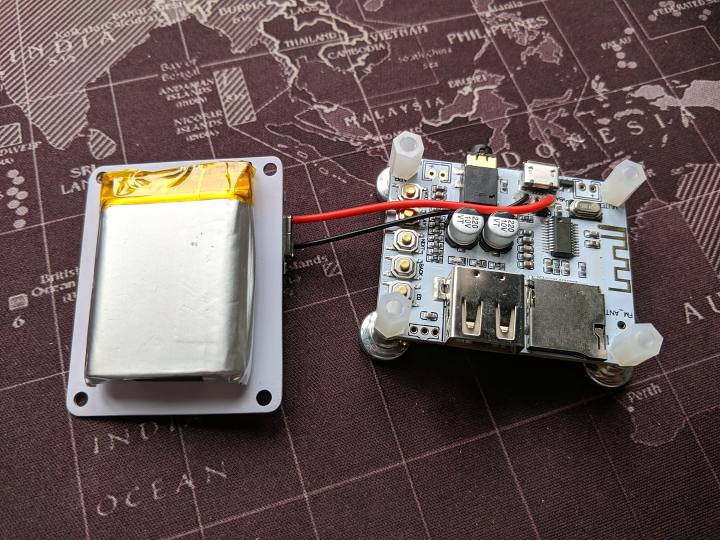

翻箱倒柜找出来小时候的塑料游戏卡片,打磨了一个小板子,钻了 4 个螺丝孔和 1 个穿线孔,用易拉胶把电池粘在上面。

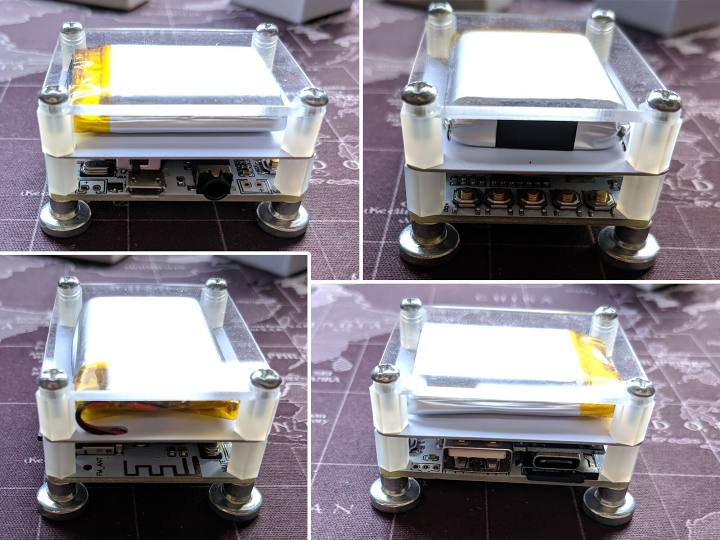

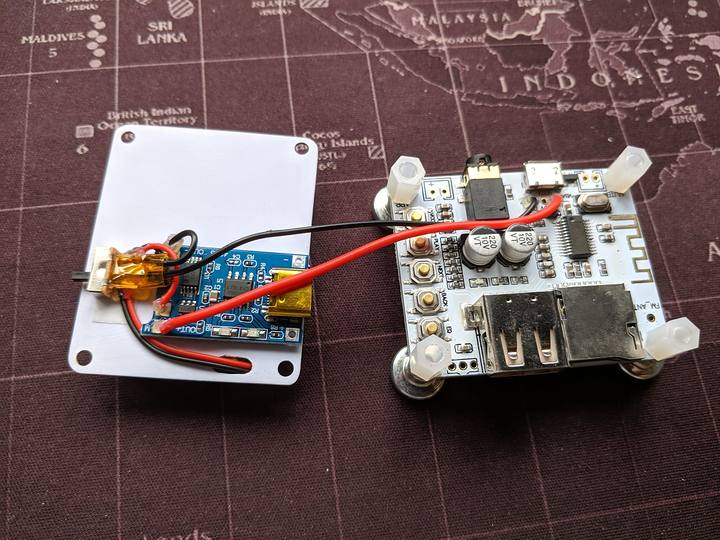

电池的背面就是充电模块和开关,计算过了位置,反扣上去后,充电板刚好位于 TF 卡槽上方的空处,开关在 micro 口上方。充电板和开关也是用易拉胶固定,开关粘得不是很牢,于是又用了热熔胶加固。这一面有点乱,不过空间紧凑也是没办法。说起这个开关,是因为我之前碰到了一次长时间连接蓝牙断掉搜不到的情况,把它断电重接才解决,如果以后再碰到这个问题,这么解决就太麻烦了,于是就想到加个供电开关。其实这个板子是能长按 mode 键关机的,但是却也解决不了这个问题,可能是没有完全关机?

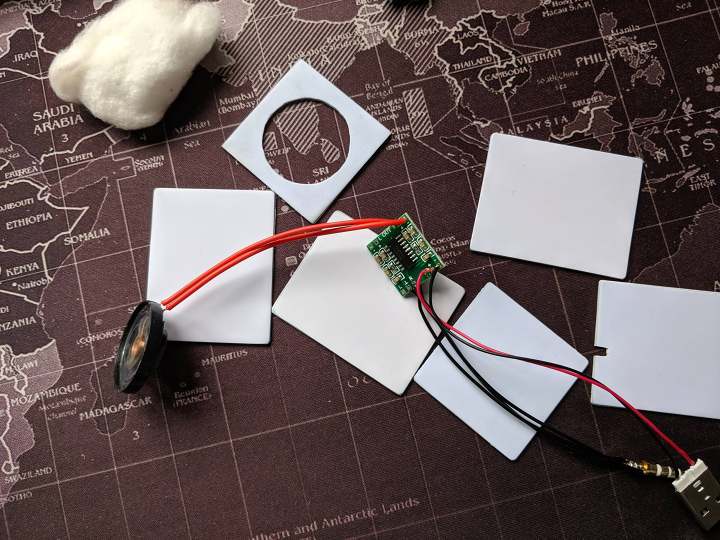

下面是自制的迷你音响,功放板是淘宝上买的 1 块 5 一个还包邮。不接功放板直接用 3.5mm 头的话声音太太太小了。

初衷是为了便携,所以我不想做两个音响两个声道,又不想损失一个声道的信息,需要一个喇叭播放 2 个声道,但是把输出端的 2 个声道同时接到一个喇叭上不奏效,网上说还会烧功放。后来在一个论坛上看到一个人的话点醒了我,我在输入端把 2 个声道合并不就完事了

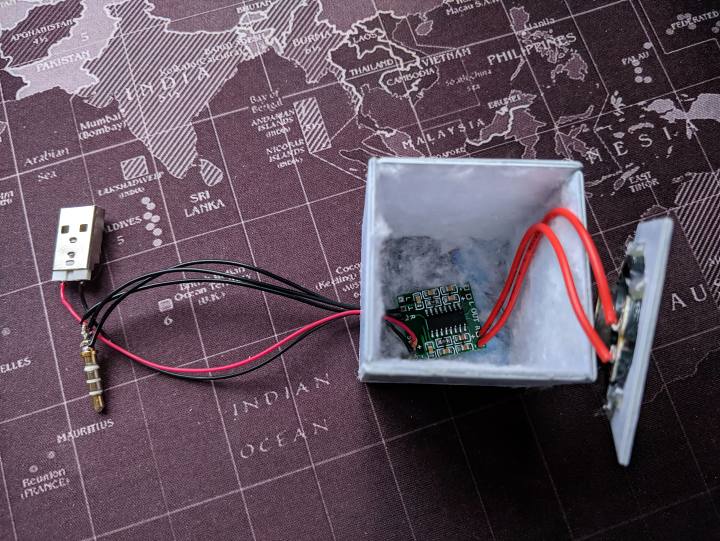

最后组装。还在内壁的板子上粘上了棉絮,不知道能有多少吸音效果,瞎搞就完事了。箱体用了 2 层板粘起来,起码比一层防震效果好,粘箱子用胶水的是 B7000,其它该固定的统统用热熔胶固定(热熔胶大法好 最后就是音质了,意外地没有我想象的那么全损音质,整体听感比较闷,一些低音听起来像放屁,高音刺耳,音量开大会破音,但比手机响就完事了。总结:1.38 元 3 个的喇叭还要什么自行车

2019/07/04 补充:买的麦克风到了,在预留的麦克风口上焊了上去,然后连上蓝牙打电话测试,声音是从板子上麦克风上传过去的,能出声。
